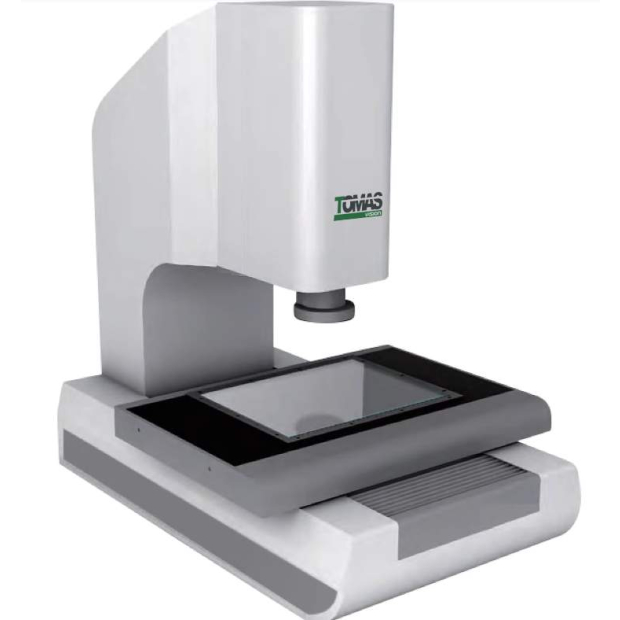

TOMAS 全自動 2.5D (小行程) 影像量測儀
高精度二次元精密量測系統 ＼ 科技廠自動化品檢首選
0.1 um 英國 Renishaw 光學尺讀值
1.5 + L/200um X/Y 軸超高量測精度
Granite Base 花崗岩機構與移動平台設計
精密硬體配置與光學規格
光學與視覺影像系統
- 攝影機配置 : HIK500萬 RGB 高解析乙太網路工業攝影機
- 超高解析度 : 業界首創軟體支援 2448x2048 超高解析度技術
- 自動變倍鏡頭 : 20x ~ 252X 光學放大 (具備 12:1 超高變倍比)
- 全自動光源 : 表面 / 輪廓 / 同軸光源，皆採全自動控制高亮度 LED
高精機構與幾何量測
- 規格行程範圍 : 300x200x200mm ~ 600x400x200mm 彈性配置
- 光學尺讀值 : 搭載知名英國大廠 Renishaw 0.1um 高解析光壆尺
- X/Y 軸量測精度 : 達到超高精度標準 1.5+L/200um
- 穩定機構設計 : 機構與移動平台全面採用穩定花崗岩設計，更大幅提高機器精度與抗震性
- 幾何元量測 : 支援點、線、圓、弧、距離、高度之精密量測與公差設定
資料分析與系統選購
- 多元數據輸出 : 系統提供多種輸出方式，完美對接產線大數據
- 分析與報表 : 支援客制化報表輸出與 SPC 統計分析系統
- 高彈性選購模組 : 可額外加裝選購探針 / 雷射 / 光譜共焦雷射系統，升級多功能複合量測
量測設備常見採購問答
Q1 這款 TOMAS 小行程全自動 2.5D 量測儀，在產線自動化流程中如何進行 SPC 統計分析？
本設備內建先進的品管軟體，在量測完工件的點、線、圓等公差設定後，系統可即時將數據帶入 SPC 統計分析，並直接產生直方圖、管制圖與客制化品檢報表，非常適合各大科技廠與精密加工廠進行嚴格的製程能力（Cp/Cpk）監控。
Q2 為什麼移動平台與機構要強調採用花崗岩設計？
精密量測儀器極易受到環境震動與環境熱脹冷縮的影響。力訓科技採用天然花崗岩作為機構與移動平台基座，具備極高的物理穩定性、優異的抗震性且不生鏽，配合英國 Renishaw 0.1um 光學尺，能確保在科技廠長期運作下，依然維持 1.5+L/200um 的超高精度。
Q3 如果未來廠內工件有 3D 厚度或微細表面粗糙度量測需求，這台設備能升級嗎？
可以的！這款全自動 2.5D 量測儀具備極佳的擴充性。我們預留了複合式系統插槽，未來您可以隨時向力訓科技加購升級「探針系統」、「雷射模組」或「德國光譜共焦雷射系統」，讓小行程機台在不佔空間的情況下，直接升級為五合一多功能複合量測。
